اسپایک شیشه
سیستم‌های انکر و اسپایک، جزء ارکان مهمی در صنعت ساخت و ساز هستند که سال‌هاست برای اتصال اجسام به سطوح بتنی مانند دیوار، کف و سقف، به روشی سریع و مطمئن استفاده می‌شوند. در این روش، ورق‌های FRP شیشه‌ای یا کربنی روی سطح بیرونی سازه قرار می‌گیرند. در صورت وجود زیرساخت بتنی یا بنایی، رفتار FRP نصب شده روی سطح، تقریباً همیشه با جدا شدن از زیرلایه کنترل می‌شود. این حالت شکست نامطلوب منجر به عدم استفاده از استحکام کششی بالای FRP می‌شود. با استفاده از اسپایک کربنی و با طراحی و جزئیات مناسب، می‌توان این FRP را به طور عمیق‌تری در زیرساخت چسباند و از مقاومت بیشتری استفاده کرد. این به معنی استفاده کمتری از FRP برای رسیدن به همان سطح استحکام است. برای کاربردهای لرزه‌ای، استفاده از اسپایک کربنی می‌تواند به تاخیر انداختن پیوند کمک کرده و به عنصر سازه‌ای اجازه دهد به شیوه‌ای انعطاف‌پذیرتر رفتار کند. یکی دیگر از کاربردهای رایج اسپایک کربن، استفاده از آن در سیستم مقاوم سازی FRCM جهت تقویت انواع سازه‌های بنایی و بتنی، از جمله بناهای تاریخی می‌باشد.
روش تقویت سازه‌های بتنی، بنایی و فولادی با استفاده از FRP، یکی از رایج‌ترین روش‌های تقویت است. پلیمرهای تقویت شده با الیاف (FRP) به عنوان یک روش مقاوم سازی برای سازه‌های بتنی مسلح، به دلیل مزایای قابل توجه این مواد مانند نسبت مقاومت به وزن بالا، شناخته شده هستند. در واقع، اسپایک کربنی یا شیشه‌ای، یکی از محصولات کاربردی مقاوم سازی و بهسازی سازه‌ها است که موجب افزایش قابل‌توجه فشار محوری و چسبندگی بالاتر سطح و فیبر کامپوزیت (FRP) محسوب می‌شود.

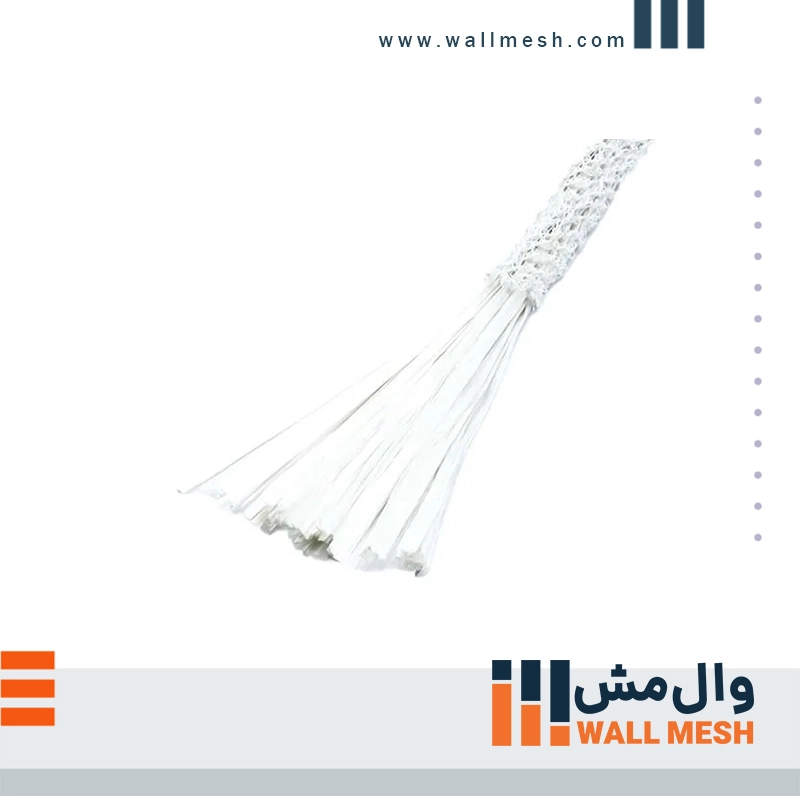

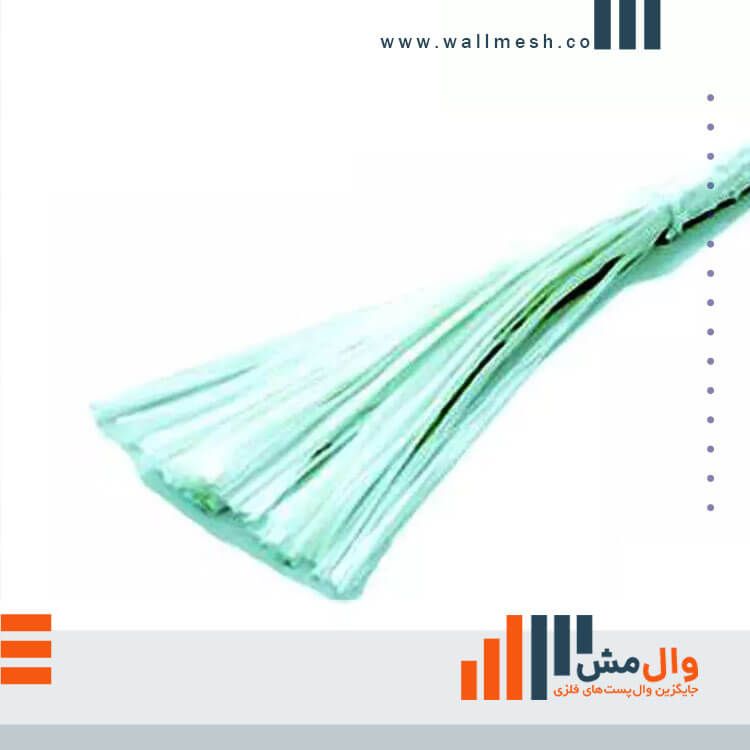

اسپایک شیشه‌ای یا کربنی، محصولی ساخته شده در کارخانه است که از رشته‌های الیاف شیشه یا کربن ساخته شده است. استفاده از این محصول در مقاوم سازی با پلیمر تقویت شده با الیاف FRP، باعث افزایش کرنش محوری و همچنین استحکام بین سطح و الیاف کامپوزیت FRP می‌گردد که کارایی کامپوزیت FRP را بطور قابل توجهی افزایش می‌دهد. اسپایک شیشه‌ای یا کربنی را می‌توان برای انواع مختلفی از اشکال ساختاری که با کامپوزیت‌های FRP تقویت شده‌اند، اعمال کرد. این اسپایک‌ها دارای استحکام بالایی هستند همچنین از مقاومت مکانیکی و شیمیایی قابل قبولی برخوردارند که در برابر مواد خورنده مقاوم هستند.
در واقع، این اسپایک‌ها از یک دسته الیاف یا یک ورق الیافی تشکیل شده‌اند که یک سر بسته به شکل دایره‌ای یا بادبزن باز شده و به ورق FRP متصل می‌شود و سر دیگر آن با استفاده از رزین اپوکسی در یک سوراخ از پیش حفر شده، تعبیه شده است.
استفاده از اسپایک شیشه‌ای این اطمینان را می‌دهد که پیوند FRP با سطح مورد نظر، به شکل قوی‌تر و مطمئن‌تری ایجاد خواهد شد و نگرانی‌های در این زمینه را بطور کامل برطرف خواهد کرد.
| مشخصات | اسپایک شیشه |
| رنگ | سفید |
| مقاومت کششی | 3200MPa |
| مدول کششی | 70GPa |
| رزین های سازگار | اپوکسی، پلی استر و… |
| دمای نگهداری | 4℃-38℃ |
ویژگی ها
- ضریب الاستیسیته بالا، مقاومت فشاری بسیار خوب
- مقاومت بسیار بالا در برابر نیروهای مکانیکی، شیمیایی و کششی
- مقاوم در برابر تاثیر مواد خورنده
- قابل استفاده در دماهای بسیار بالا و پایین
- دارای خواص خود ترمیمی و دوام بالا
- سبک وزن
- مقاوم در برابر تاثیر نیروهای الکتریکی
- عمر طولانی
- نصب و اجرای ساد
- کاهش قیمت مقاوم‌سازی سازه
- کاهش هزینه‌های مربوط به تقویت با سیستم‌های FRP
کاربردها
- در حوزه تقویت سازه
- سیستم‌های FRP باعث بهبود پایداری سازه
- کاهش مصرف الیاف در مقاوم سازی با سیستم‌های FRP
- کاهش وزن سازه نسبت به سایر روش های مقاوم سازی
- جهت تقویت الیاف FRP در نواحی انتهایی و نقاط مرزی (نواحی قطع الیاف)
- استفاده در مواردی که امکان جداشدگی الیاف از سطح سازه وجود دارد.
- استفاده در مواردی که نیاز به تعداد بالای لایه های الیاف در سازه می باشد.
نکات نصب اسپایک شیشه:
1. اسپایک شیشه باید تنها توسط اجراکنندگان آموزش‌دیده و صاحب گواهینامه نصب شود.
2. اسپایک شیشه باید در سوراخ‌های حفر شده در بستر موجود نصب شود. قطر سوراخ‌ها باید حداقل 1.8 اینچ بزرگتر از قطر اسپایک و عمق آن‌ها باید 1.4 اینچ بیشتر از عمق تعبیه شده باشد.
3. سوراخ‌های حفر شده باید به شرح زیر تمیز گردند:
الف. با استفاده از هوای فشرده (حداقل 2 بار) یا جاروبرقی، مواد اضافی از سوراخ‌ها جدا شوند.
ب. با برس سیمی دوباره تمیز شوند.
ج. با استفاده از هوای فشرده (حداقل 2 بار) یا خلاء، زباله‌ها کاملاً حذف شوند.
4. اسپایک شیشه باید بر روی الیاف FRP از قبل نصب شده نصب شود، مگر اینکه در اسناد پروژه استثنایی ذکر شده باشد.
5. سوراخ‌های آماده شده باید به‌طور کامل با رزین پر شوند.
6. انتهای پیش‌ساخته‌ی اسپایک شیشه باید داخل سوراخ قرار گیرد و به پایین فشار داده شود. طول انتهای پیش‌ساخته کوتاهتر از اسپایک طراحی شده است. قبل از نصب، اطمینان حاصل شود که هوای محبوس شده در زیر و یا اطراف آن وجود ندارد.
7. الیاف آزاد را با دقت روی پارچه FRP از قبل نصب شده قرار دهید.
