نبشی وال مش

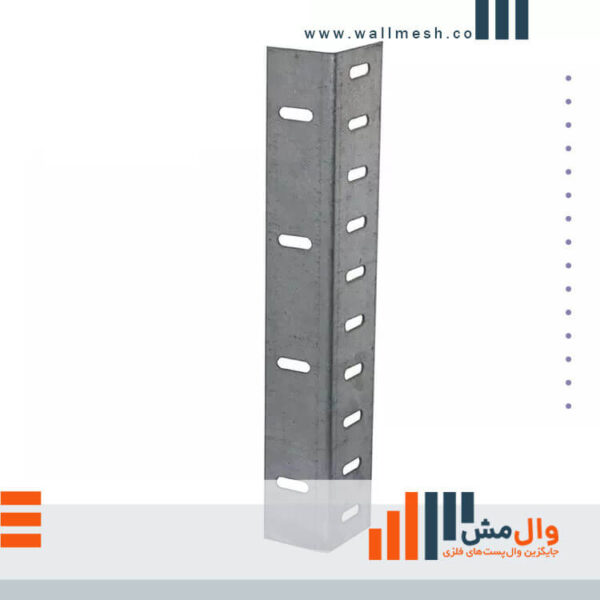

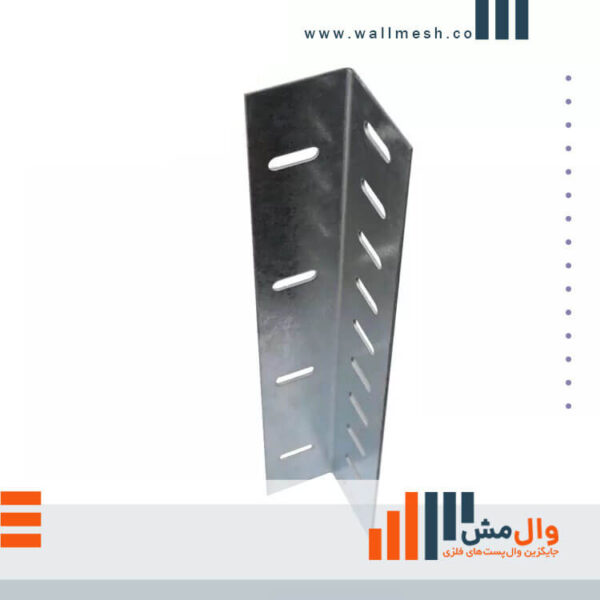

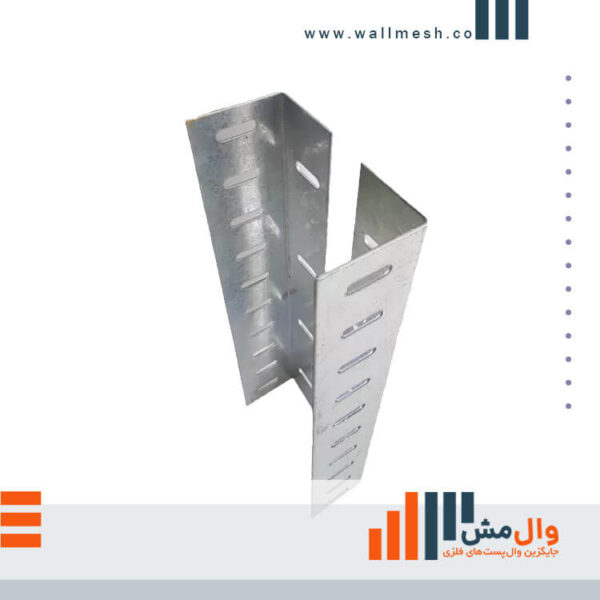

نبشی گالوانیزه (‏Galvanized slotted angle steel‏) وال مش، یک المان‎ L ‎شکل از فولاد گالوانیزه شده است که برای نگه ‏داشتن و کنترل حرکات دیوارهای غیرسازه‌ای در شرایطی مانند زلزله به کار می‌رود. درواقع، این نبشی منقطع فولادی ‏گالوانیزه شده به عنوان یک قسمت از سیستم وال مش، در مهار و پایدارسازی دیوارهای غیرسازه‌ای در برابر نیروهای جانبی ‏شرکت می‌کند. نبشی گالوانیزه، دوام و عمر مفید بالایی را در بلند مدت تضمین می‌کند و می‌تواند بارها و بارها جلوی ‏حرکت دیوار به سمت خارج از صفحه را بگیرد و ضربات ناشی از آن را بدون کمترین مشکل و آسیب دیدگی تحمل کند‎.‎‏ با ‏توجه به این که نبشی گالوانیزه، که از جنس فولاد ساخته شده است و در نهایت با پوششی از فلز روی پوشانده شده است، ‏پس در برابر آسیب‌های ناشی از عوامل مخرب محیطی، خوردگی و زنگ زدگی مقاوم است. شکاف ها یا سوراخ های تعبیه ‏شده در سطح نبشی گالوانیزه ما، راهی برای اتصال آسان آن به قاب‌های سازه‌ایی بتنی یا فولادی را برای شما فراهم ‏می‌کند. بنابراین، بدون نیاز به نیروی کار ماهر و متخصص، می‌توان آن را با ابزاری ساده و در کمترین زمان ممکن، اجرا ‏نمود.‏

4.9/5 - (55 امتیاز)

سیستم نوین مهار دیوار غیرسازه‌ایی در برابر نیروهای جانبی یعنی سیستم وال مش، از اجزایی چون نوارهای ‏مش فایبرگلاس یا فیبر کربن، مصالح جداکننده دیوار از قاب سازه، اسپایک وال پست مش و المان‌های کنترل ‏کننده حرکت خارج از صفحه دیوار تشکیل می‌شود. نبشی گالوانیزه، یک انتخاب مناسب و اقتصادی است که نقش یک المان کنترل کننده حرکات دیوار در شرایط ارتعاشات را به خوبی ایفا می‌کند. دیوار در حین ارتعاشات وارده، با قرارگیری نبشی فولادی گالوانیزه منقطع در قاب سازه، تنها در چهارچوب تعیین شده مجاز به حرکت می‌شود. بنابراین، احتمال ‏واژگونی آن به مراتب کاهش می‌یابد.

در نبشی فولادی گالوانیزه، حفره‌های از پیش تعبیه شده فراهم می‌کنند که با استفاده از اتصالات پیچ و مهره‌ای، نصب و اتصال را بر روی سطوح بتنی و فولادی آسان می‌کنند. نبشی گالوانیزه ما، در هر شرایط محیطی قابل استفاده است و می‌تواند در برابر خوردگی، زنگ ‏زدگی، پوسته شدگی و… مقاومت کند و فیزیک خود را برای سالیان سال حفظ نماید. مشخصات فیزیکی و مکانیکی نبشی گالوانیزه ما با دقت برای استفاده در سیستم وال مش مهندسی شده است. پس مسلما، در برابر ضربه و ‏فشار، مقاومت بالایی را شامل می‌شود. بال‌های این نبشی به حداقل 70 میلی‌متر رسیده‌اند تا مصالح جداکننده دیوار مانند یونولیت و پشم سنگ به‌راحتی در آن قرار بگیرند.

نبشی ‏گالوانیزه (‏Galvanized slotted angle steel‏)، سبک وزن است و استفاده از آن وزن سازه را افزایش ‏نمی‌دهد. علاوه بر این، ضخامت آن معمولا 2 میلی‌متر است. پس مشکلی در معماری سازه ایجاد نمی‌کند. ‏نبشی گالوانیزه در عین مقرون به صرفگی، می‌تواند نیازهای اجرای سیستم وال مش را ارضا نماید. نبشی ‏گالوانیزه ما در ابعادی متناسب برای استفاده در سیستم وال مش به شرح جدول زیر تولید و عرضه می‌شود :‏

مشخصات فیزیکی نبشی فولادی گالوانیزه مناسب برای سیستم وال مش
نوع نبشی طول (cm) اندازه هر بال (cm) ضخامت (mm) جنس
L70*70*2-400 40 7 2 فولاد گالوانیزه سرد
L70*70*2-150 15
4.9/5 - (55 امتیاز)

ویژگی ها

  • مقامت بالا در برابر فشار
  • مقاومت بالا در برابر کشش
  • مقاومت در برابر ضربه ‏
  • سبک وزن و قابلیت حمل و نقل آسان
  • نصب آسان و سریع بدون نیاز به ابزار خاص
  • مقاوم در برابر شرایط مختلف محیطی ‏
  • دوام بالا و عمر مفید طولانی
  • مقاومت در برابر خوردگی و زنگ زدگی
  • قابلیت اتصال به انواع سازه‌های فولادی و بتنی ‏

کاربردها

  • استفاده در اجرای سیستم وال مش فایبرگلاس
  • استفاده در اجرای سیستم وال مش فیبر کربن
  • استفاده در اجرای وال پست فلزی یا سنتی
  • استفاده در ساخت نماهای ساختمان
  • کنترل حرکت خارج از صفحه دیوار غیر سازه‌ای در شرایط ارتعاشات وارده به سازه
  • مهار دیوار غیرسازه‌ای در ساختمان‌ها، سوله‌ها و سازه‌های صنعتی

مراحل اجرا

در سیستم وال مش جهت کنترل حرکت خارج از صفحه دیوار، نبشی منقطع فولادی گالوانیزه ‏‏(‏Galvanized slotted angle steel‏) با استفاده از سه روش اتصالات پیچ و مهره‌ای، چسبی و جوشی به ‏قاب سازه نصب می‌شود. در اینجا، به توضیح این سه روش می‌پردازیم‎:‎

نصب نبشی گالوانیزه به روش اتصالات پیچ و مهره‌ای

در این شیوه نصب، پس از نشانه‌گذاری و جانمایی نبشی‌های منقطع فولادی گالوانیزه بر روی سطح قاب سازه ‏بر اساس نقشه طرح، سوراخ‌هایی متناسب با قطر پیچ مورد نظر، در سطح قاب سازه ایجاد می‌شود. سپس با ‏استفاده از دستگاه هوادهی، حفره‌ها از هرگونه گرد و غبار پاکسازی می‌شود و در نهایت، نبشی‌های گالوانیزه در ‏محل خود، به وسیله اتصالات پیچ و مهره‌ایی ثابت و نصب می‌شوند‎.‎

نصب نبشی گالوانیزه به روش اتصالات چسبی

اتصالات چسبی به عنوان ساده‌ترین و سریع‌ترین روش اجرای نبشی‌های منقطع فولادی گالوانیزه شناخته ‏می‌شود. برای اجرای نبشی منقطع با چسب اپوکسی، سطح و محل نصب آن باید از هرگونه آلودگی نظیر گرد ‏و غبار پاک شود و ناهمواری‌های موجود در سطح نیز صاف و هموار شود. پس از آماده سازی سطح، جهت ‏اجرای نبشی‌ها، سطح و وجه پشتی نبشی باید با استفاده از قلمو به چسب اپوکسی آغشته گردد و سپس با ‏قرار دادن نبشی گالوانیزه بر روی سطح و گذشت زمان لازم برای تنظیم، اجرای نبشی کنترل کننده حرکت ‏خارج از صفحه دیوار، به پایان می‌رسد‎.‎

نصب نبشی گالوانیزه به روش اتصالات جوشی

فقط سازه‌های فلزی مناسب برای استفاده از روش اتصالات جوشی برای اجرای نبشی‌های گالوانیزه هستند. در ‏این روش، نبشی‌های گالوانیزه کنترل کننده حرکت خارج از صفحه دیوار، با استفاده از تکنیک جوشکاری به ‏قاب فلزی سازه متصل می‌شود. برای استفاده از روش اتصالات جوشی برای اجرای این نبشی‌ها، نیاز به نیروی ‏کار ماهر جوشکاری دارید‎.‎‏ بنابراین، این روش چندان مقرون به صرفه نبوده و به علاوه، نسبت به دیگر ‏روش‌های موجود به زمان بیشتری برای اجرا نیاز دارد.‏

توضیحات این سه روش برای اجرای نبشی‌ گالوانیزه در سیستم وال مش، به شما کمک می‌کند تا روش ‏مناسبی را انتخاب کنید. هر یک از این روش‌ها دارای مزایا و معایب خود هستند. روش اتصالات پیچ و مهره‌ای ‏دارای نصب ساده و قابل اعتماد است، اما به زمانی بیشتر برای نصب نیاز دارد. روش اتصالات چسبی ساده و ‏سریع است، اما برای نصب در دمای بالا مناسب نیست. نصب با استفاده از اتصالات جوشی، بسیار قابل اطمینان ‏است، اما نیاز به کارشناسان متخصص جوشکاری دارد‎.‎‏ با توجه به نیازهای خود، می‌توانید روش مناسبی را ‏برای نصب نبشی گالوانیزه در سیستم وال مش انتخاب کنید‎.‎

درخواست طراحی و اجرای وال مش

جهت مشاوره با کارشناسان فنی وال مش تماس بگیرید.

دیدگاه برای نبشی وال مش

1 دیدگاه برای نبشی وال مش

  1. زهرا میرشاهی

    سلام وقت بخیر
    با توجه به بارهای جانبی زیاد، چگونه باید ابعاد و ضخامت نبشی‌های وال مش را تعیین کنید تا دیوارها به طور مؤثر مقاومت کنند؟

    • Melika mmHossini

      سلام مهندس عزیز
      برای دیوارهای با بارهای جانبی زیاد، ابعاد و ضخامت نبشی‌ها باید به گونه‌ای انتخاب شود که بتواند بارهای وارده را به خوبی تحمل کند. این انتخاب باید بر اساس تحلیل‌های سازه‌ای دقیق صورت گیرد و برای هر پروژه ممکن است متفاوت باشد.
